進口氣動不銹鋼法蘭球閥結構特點Features
（2）止推軸承減小閥桿摩擦力矩，可使閥桿長期操作平衡靈活。
（3）閥座密封性能好，采用聚四氟乙烯等材料制成的密封圈，結構易于密封，而且球閥的閥封能力隨著介質壓力的增設而增大。
（4）閥桿密封可靠，由于閥桿只作旋轉運動而不做升降運動，閥桿的填料密封不易破壞，且密封能力隨著介質的壓力增設而增大。
（5）由于聚四氟乙烯等材料具有良好的自潤滑性，與球體的摩擦損失小，幫球閥的使用壽命長。
（6）下裝式閥桿和閥桿頭部凸階防止閥桿噴出，如火災造成閥桿密封破壞，凸階與閥體間還可形成金屬接觸，確保閥桿密封。
可選附件Machine Accessories
1、三聯件：可對氣源穩壓、過濾、氣缸加潤滑油。
2、回訊器：也叫限位開關，遠程反饋開關信號(可選防爆)。
3、電磁閥：雙作用選二位五通、單作用選二位三通(可選防爆)。
4、定位器：輸入4～20mA信號,實現閥門調節功能。
5、手動機構：手操機構，可實現手動開或關閥。
6、調節型附件：電氣定位器、氣動定位器、電氣轉換器。
7、切斷型附件：單電控電磁閥、雙電控電磁閥、限位開關回訊器。

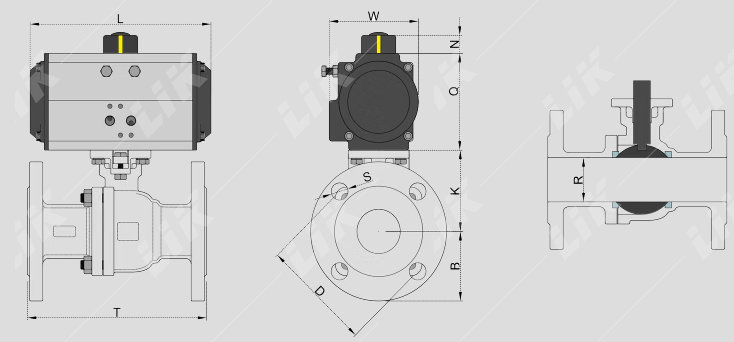

進口氣動不銹鋼法蘭球閥外形尺寸
|
DN |
T |
D |
S |
H |
R |
B |
|
15 |
130 |
65 |
4-14 |
52.5 |
15 |
95 |
|
20 |
140 |
75 |
4-14 |
54.5 |
20 |
105 |
|
25 |
150 |
85 |
4-14 |
58.5 |
25 |
115 |
|
32 |
165 |
100 |
4-18 |
71 |
32 |
135 |
|
40 |
180 |
110 |
4-18 |
76 |
40 |
145 |
|
50 |
200 |
125 |
4-18 |
90 |
50 |
160 |
|
65 |
220 |
145 |
4-18 |
107 |
65 |
180 |
|
80 |
250 |
160 |
8-18 |
118 |
80 |
195 |
|
100 |
280 |
180 |
8-18 |
138 |
100 |
215 |
